PFL M 4,0 x Länge

betzer pentaflow F 4,0 x Länge

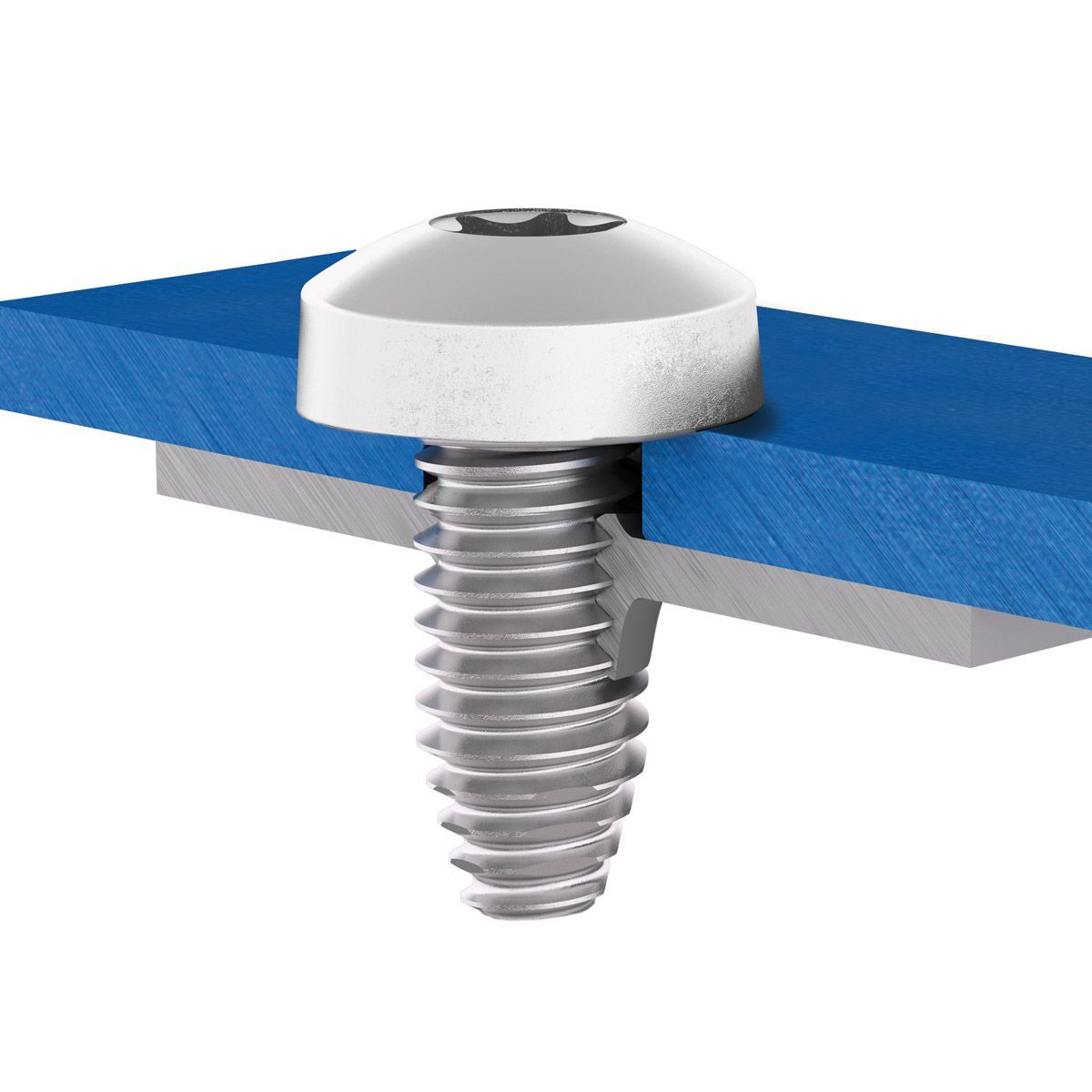

Loch und gewindeformende Schraube für Dünnbleche,
Linsenkopschraube mit Innensechsrund
gemäß betzer-Norm BN 31-12-112,
Länge [mm]: 8, 10, 12, 16

Werkstoff: Einsatzstahl, einsatzvergütet

Korrosionsschutzsystem: Zink-Lamellenbeschichtung, silberfarben

Eigenschaften:
Für nicht gelochte, gekörnte oder vorgelochte Dünnbleche.

Die Ausbildung des spitzen Schaftendes an der pentaflow Schraube bewirkt die schnelle Lochformung.

Spezielle Ge­winde­flan­ken im Kegel­bereich des Schrauben­schaftes formen den Blech­durchzug.

Der Fünfkant im Gewin­de­furchbereich fördert die zentrische Gewinde­ausformung.

Die pentaflow Schraube wird einsatzgehärtet und angelassen („einsatzvergütet“) hergestellt und ist damit eine robuste Schrau­­be mit hoher Festigkeit.
Besonders gut geeignet für die automatische Montage.



Wirtschaftliche Vorteile:

- Einsatz dünner Bleche senkt Materialkosten.

- Wegfall von Fertigungsschritten durch Direktverschraubung in dünne Bleche ohne Vorlochen.

- Reduzierung der Teileanzahl durch Wegfall von Gegenmutter, Hinterlage oder ähnlichen Verbindungselementen.

- Kurze Montagezeit (Taktzeit), insbesondere bei Einsatz von Schraubern mit hoher Drehzahl (ca. 3000 U/min).

- Reduzierung des Gesamtgewichts des Bauteils oder der Baugruppe.

- Niedrige Gesamtkosten der Verbindung mit pentaflow Schrauben.

Qualitätsvorteile:
- Der Formschluss der pentaflow Schraube im selbstgeformten Gewinde ist wirksam gegen selbsttätiges Lösen.

- Loch- und Gewindeformung ohne Spanbildung und Materialverlust.

- Geringe Einschraubdrehmomente.

- Hohe Überdrehmomente.

- Die montierte pentaflow Schraube widersteht hohen Ausreißkräften.

Auswirkung auf den Dünnblechwerkstoff:
Je nach Blechstärke werden 2 bis 3 vollständige Gewindegänge ausgeformt.

Eine mögliche Materialwölbung an der Lochoberseite hilft, das Bauteil mit Durchgangsloch zu positionieren.

Ca. Gewicht je 1.000er VPE:

PFL M 4,0 x 8 = 1,46 kg
PFL M 4,0 x 10 = 1,60 kg
PFL M 4,0 x 12 = 1,81 kg
PFL M 4,0 x 16 = 2,10 kg
